L'optimisation des dépenses électriques passe avant tout par une bonne connaissance de ses consommations. L'application suivante permet de mesurer la tension secteur ainsi que 3 intensités par l'intermédiaire de capteurs.
Les données sont ensuite envoyées en 433 MHz par l'intermédiaire d'un module Aurel.
Par soucis de simplification, le protocole utilisé est similaire à celui utilisé par LA-CROSSE pour transmettre les informations météo.
L'application envoie les données en 433MHz. Les données reçues par le module décrit ici sont memorisées dans mon serveur Linux, au même titre que les données thermo/hygro envoyées par les TX3-TH.
Le code source et le fichier HEX pour le programmateur de PIC sont disponibles. J'utilise le programmateur PIC-01.

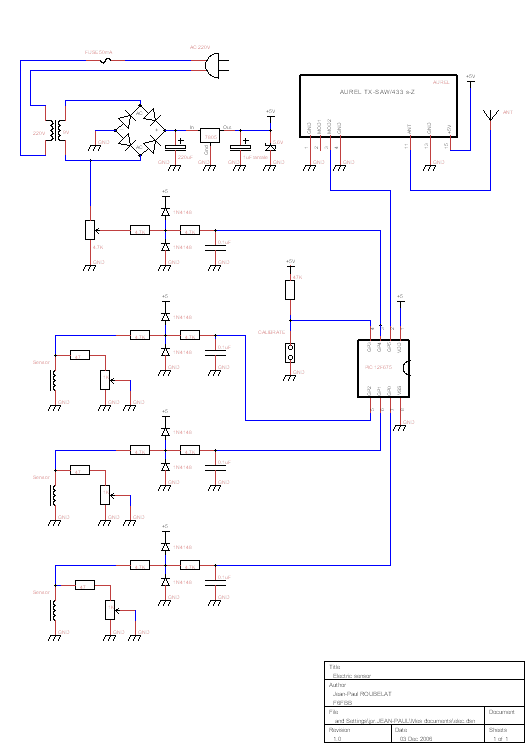

Le schéma est disponible en pleine résolution
Le montage a été réalisé sur une "plaque à trous", voir photos.
Le logiciel du PIC 12F675 permet d'acquérir et de mesurer en continu la tension et les trois intensités efficaces
Les mesures sont envoyées toutes les minutes.
Le mode calibration permet d'envoyer une mesure du canal en cours toutes les cinq secondes. A chaque passage en mode calibration, le canal suivant est selectionné:
Il n'y a pas de mesure de cosinus phi, les puissances calculées ne pourront s'appliquer qu'à des charges résistives.
